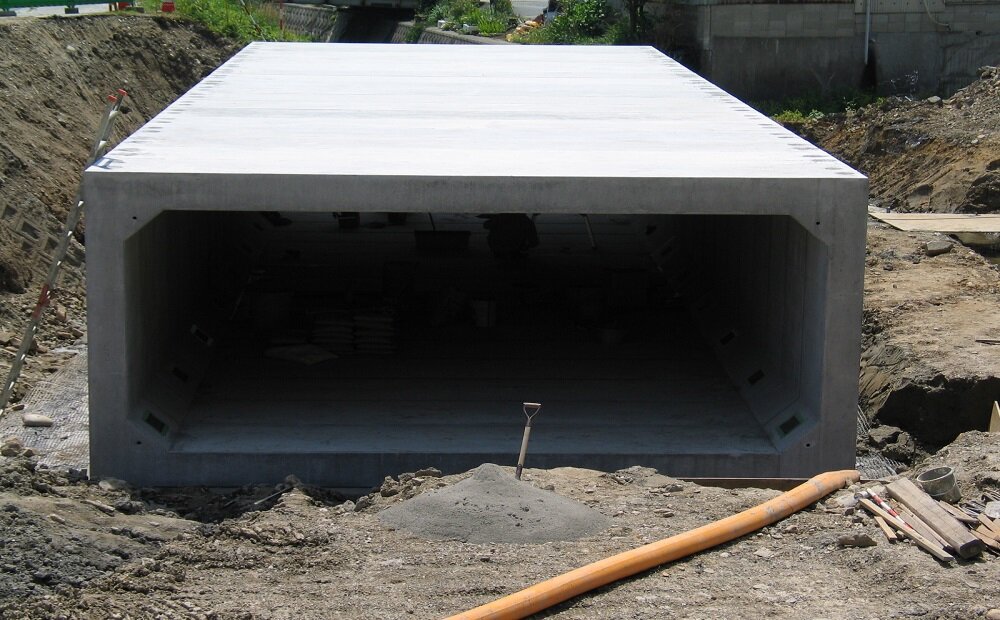

PCボックスカルバート（日本PCBOXカルバート製品協会型）

設計条件

①土被り 0.2～1.50ｍ ②設計荷重 T-245

③単位質量（kN/㎥）

（a） 舗装 22.5（b） 土 18.0（c） 鉄筋コンクリート 24.5

④側圧 静止土圧係数 0.5

土被りが0.2ｍ未満か1.5ｍを超えるもの、又は設計荷重がT-245自動車荷重以外のもの、例えば列車荷重の様な場合は内断面寸法以外が変わる事があります。

【カタログはこちら】
・PCボックスカルバート製品協会型.pdf

※現場の設計条件が異なる場合また寸法表以外の特殊寸法等につきましてはご指定の条件に従って設計製造致します。

※カルバート全高が大きく運搬不可能なものは上下2分割も致します。

※こちらの製品はCADデータはございません。
メールもしくはお電話でお問合わせください。
